一、產品概述（SFQ電力每日要聞“三倍頻感應發生器"適用于各種電力設備）

變壓器和互感器的感應耐壓試驗是保證變壓器質量符合國家標準的一項重要試驗。變壓器繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目?；诳v絕緣試驗中的特殊性，需要通過施加倍頻電源裝置，以提高繞組間絕緣的試驗電壓，從而達到耐壓試驗的目的。
是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好地滿足變壓器、互感器感應耐壓試驗的需要。

二、工作原理（SFQ電力每日要聞“三倍頻感應發生器"適用于各種電力設備）

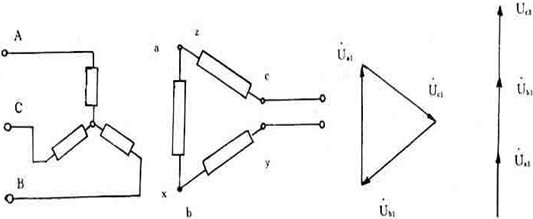

由三臺單相變壓組成，其工作原理如圖一

     三臺單相變壓器的一次繞組接成星形，二次繞組接成開口三角形，因?yàn)榧釉谝淮卫@組上的電壓較高，鐵芯飽和，三臺單相變壓器磁通中都有基頻分量和三倍頻分量，三臺單相變壓器二次開口三角形連接使基頻分量相抵消，從而實行開口三角的倍頻電壓輸出，并通過繞組外接單相調壓器，即可實現三倍頻電壓的調節。

三、技術參數（SFQ電力每日要聞“三倍頻感應發生器"適用于各種電力設備）

四、使用方法（SFQ電力每日要聞“三倍頻感應發生器"適用于各種電力設備）
為分體式設備。即三倍頻發生器和三倍頻控制裝置，并設有過濾保護，電流表、三倍頻輸出、電壓表，以進行監視和便于使用，其控制裝置面板上接線柱與主機連接方式如下圖所示：

（按接線圖將本裝置接入線路中，注意設備接地）

按如下步驟進行操作：

１、接通電源，合上空氣開關，則控制裝置綠色指示燈亮。
２、將調壓器回零，啟動紅色按鈕，則三倍頻發生器通電運行，調壓器等待升壓。
３、將調壓器調壓至試驗所需電壓值且嚴密監視控制裝置中的電流和電壓值，并作好詳細記錄。

４、如在試驗過程中，被試品出現匝間、層間或段間、相間絕緣擊穿現象，則控制回路中試驗電流增大，繼電器可立即跳閘，斷電。

５、試驗完畢，將調壓器退回零位。

五、外接補償問題：（SFQ電力每日要聞“三倍頻感應發生器"適用于各種電力設備）

對容性負載如高壓試驗變壓器、電容式電壓互感器可不外接補償，或外接感性補償。對感性負載，一般外接容性補償，其補償值為感性負載容量的50％。
本設備請置于通風干燥處保存。本產品免費保修壹年。
１、發生器          一臺
２、使用說明書                      一份
３、合格證                            一份
４、試驗報告                         一份
５、產品保修卡                      一份
